金属化聚丙烯膜电容器

型号 : MPX

数量 :

产品叙述
规格
特点

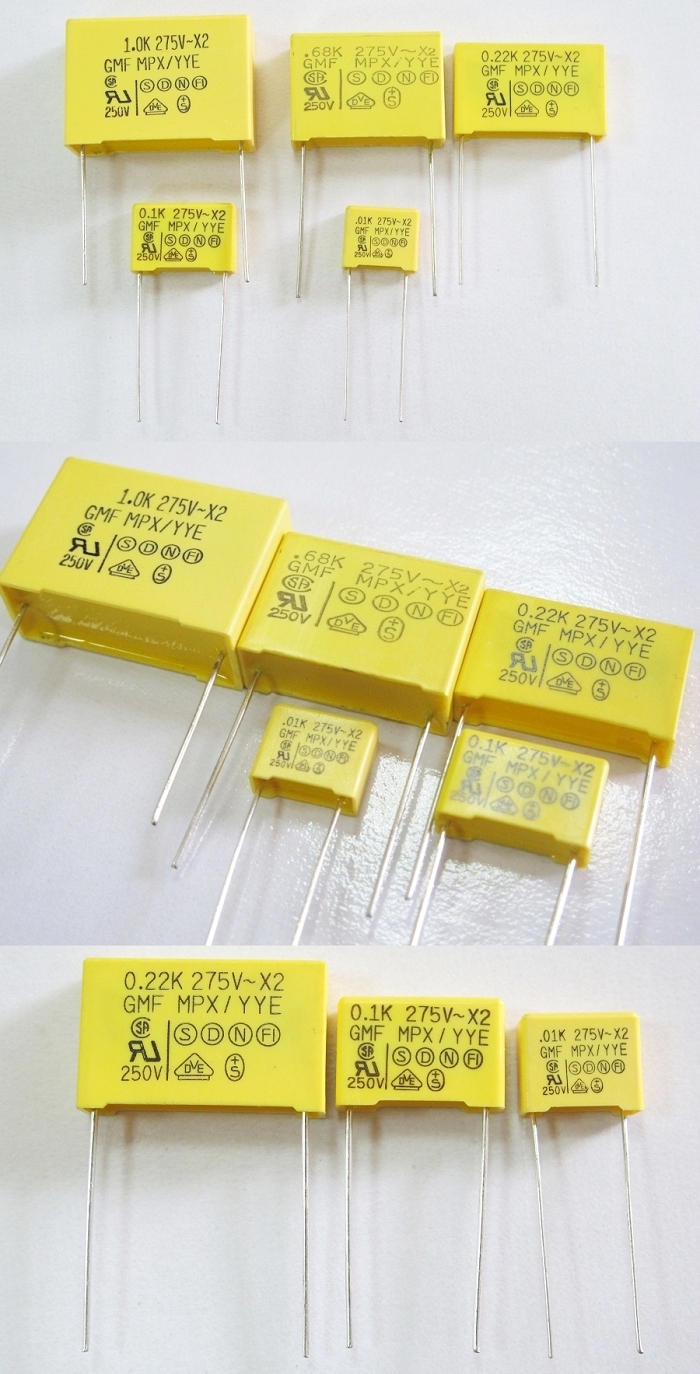

Metallized Polypropylene Film Capacitor
( For Interference Suppression and Across-The-Line, Class X2 )

金属化聚丙烯膜电容器(跨接电源电容器)
适合使用于电源跨接处

Case Size of Standard Products:

Capacitance	Rated-Voltage	Dimensions in mm
uF	VAC	W	H	T	P	d
0.0047	275	13	11	5	10	0.6
0.0056	275	13	11	5	10	0.6
0.0068	275	13	11	5	10	0.6
0.0082	275	13	11	5	10	0.6
0.01	275	13	11	5	10	0.6
0.01	275	18	11	5	15	0.8
0.012	275	13	11	5	10	0.6
0.012	275	18	11	5	15	0.8
0.015	275	13	11	5	10	0.6
0.015	275	18	11	5	15	0.8
0.018	275	13	11	5	10	0.6
0.018	275	18	11	5	15	0.8
0.022	275	13	11	5	10	0.6
0.022	275	18	11	5	15	0.8
0.027	275	13	12	6	10	0.6
0.027	275	18	11	5	15	0.8
0.033	275	13	12	6	10	0.6
0.033	275	18	11	5	15	0.8
0.039	275	13	12	6	10	0.6
0.039	275	18	11	5	15	0.8
0.047	275	13	12	6	10	0.6
0.047	275	18	11	5	15	0.8
0.056	275	13	12	6	10	0.6
0.056	275	18	12	6	15	0.8
0.068	275	13	12	6	10	0.6
0.068	275	18	12	6	15	0.8
0.082	275	13	12	6	10	0.6
0.082	275	18	12	6	15	0.8
0.1	275	13	12	6	10	0.6
0.1	275	18	12	6	15	0.8
0.1	275	18	13.5	6	15	0.8
0.12	275	18	13.5	7.5	15	0.8
0.15	275	18	14.5	8.5	15	0.8
0.15	275	26.5	16.5	7	22.5	0.8
0.18	275	18	14.5	8.5	15	0.8
0.18	275	26.5	16.5	7	22.5	0.8
0.22	275	18	14.5	8.5	15	0.8
0.22	275	26.5	16.5	7	22.5	0.8
0.27	275	18	16	10	15	0.8
0.27	275	26.5	17	8.5	22.5	0.8
0.33	275	18	16	10	15	0.8
0.33	275	26.5	17	8.5	22.5	0.8
0.33	275	26.5	19	10	22.5	0.8
0.39	275	18	18.5	11	15	0.8
0.39	275	26.5	19	10	22.5	0.8
0.47	275	18	18.5	11	15	0.8
0.47	275	26.5	19	10	22.5	0.8
0.47	275	31.5	20	11	27.5	0.8
0.56	275	26.5	19	10	22.5	0.8
0.56	275	31.5	20	11	27.5	0.8
0.6	275	26.5	19	10	22.5	0.8
0.6	275	31.5	20	11	27.5	0.8
0.68	275	26.5	19	10	22.5	0.8
0.68	275	31.5	20	11	27.5	0.8
0.82	275	26.5	20	11	22.5	0.8
0.82	275	31.5	22	13	27.5	0.8
1.0	275	26.5	21.5	12.5	22.5	0.8
1.0	275	31.5	25	14	27.5	0.8
1.0	275	37.5	25	13.5	32.5	0.8

1. OPERATING TEMPERATURE : -40℃ ~ +100℃
2. DIELECTRIC STRENGTH : Applied 1200VAC for 60 sec. or 2100VDC for 1 sec.
3. DISSIPATION FACTOR :
　 Less than 0.1% at 1KHz , 20℃
　 Less than 0.3% at 10KHz , 20℃
4. INSULATION RESISTANCE :
≧15,000 MΩ ( C≦.33μF ) at 100±15VDC for 60 sec.±5 sec at 20℃
≧5,000 MΩ ( C≧.33μF ) at 100±15VDC for 60 sec.±5 sec at 20℃

1. 采用METALLIZED POLYPROPYLENE材质
2. DF值小，常使用于震荡电路(如补振电路)，高频时需注意DF值变化
3. 具有安全保护作用，在较大脉波冲击时，会造成OPEN的现象且不会爆裂、自燃等危险伤害；可保护其他组件或零件
4. 一边使用于电源跨接处，可消除AC电源之交流声及防止大脉波之流入
5. 目前敝司已取得多国安规：UL, VDE, CSA, SEMKO, NEMKO, FIMKO, DEMKO
